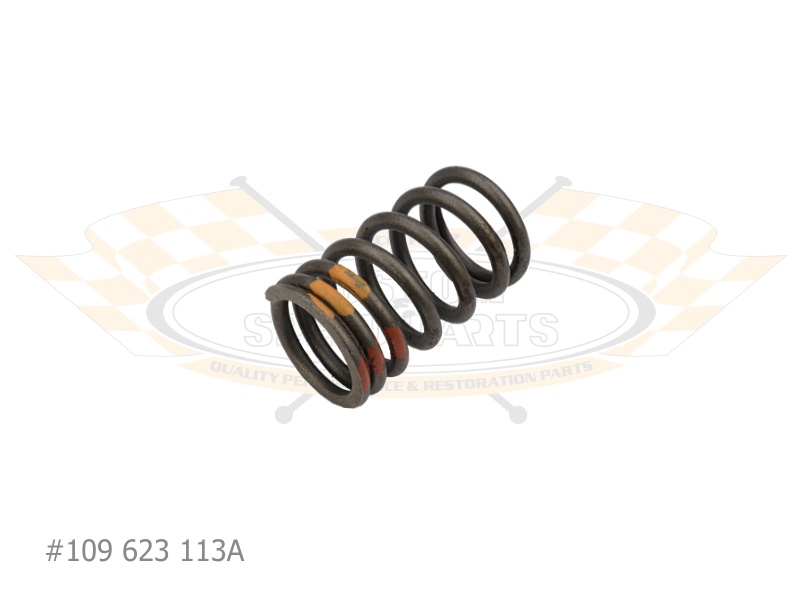

Ventilfedern

Die Ventilfedern haben eine wichtige Aufgabe: Unter der Voraussetzung, dass die passenden Stößelstangen verwendet werden, entscheiden Sie, wie das Ventil den Steuerbefehlen der Nockenwelle nachkommt. Bei zu weichen Ventilfedern kann das gefürchtete Ventilflattern auftreten, das gravierende Motorschäden nach sich ziehen kann: Einarbeiten der Ventilsitze in den Zylinderkopf, Beschädigungen an den Ventilschäften und Kegelstücken, im schlimmsten Fall die Berührung des Ventils mit dem Kolben ! Zudem kann ein flatterndes Ventil nicht richtig abkühlen und somit überhitzen.

Unsere Erfahrung hat gezeigt, dass etwas zu starke Ventilfedern besser sind als zu weiche.
Aber deshalb braucht nicht jeder Motor gleich Doppelfedern, hier beeinflussen zusätzliche Faktoren:

Das Ventilgewicht (bei dem auch der Ventilfederteller und die Kegelstücke mit eingerechnet werden
sollten) sowie das Gewicht der Stößel und Stößelstangen. Die Nockenwelle, die mit der
Kipphebel-Übersetzung über den Ventilhub entscheidet und durch die Form der Nocken die
Ventil-Beschleunigung bei der Öffnung bestimmt.

Wir haben die Erfahrung gemacht, dass für eine Ventilfeder, die im Straßenbetrieb verwendet wird,
ca. 3,8mm Sicherheits-Hub benötigt wird. Im Rennbetrieb kann mit weniger Sicherheitshub gearbeitet werden,
wenn die Federn öfter geprüft werden, da diese durch die härtere Beanspruchung schneller verschleißen.

Berechnung des Ventilfederweges: Einbauhöhe - Blockhöhe = Ventilfederweg Berechnung des minimal benötigten Ventilfederweges: Ventilhub + Sicherheitshub = minimal benötigter Ventilfederweg Beispiel: Sie möchten eine Engle W110 Nockenwelle mit STD Ventilfedern einbauen. Der Ventilhub dieser Nockenwelle beträgt 10,92mm bei einer 1:1,1 Kipphebel-Übersetzung. Die STD-Ventilfeder läuft bei 25,8mm auf Block und die STD Einbauhöhe beträgt 39,6mm. Das bedeutet: Einbauhöhe 39,6mm - Blockhöhe 25,8mm = Ventilfederweg = 13,8mm Ventilhub 10,92mm + Sicherheitshub 3,8mm = minimal benötigter Ventilfederweg 14,72mm Das bedeutet, dass diese STD-Ventilfeder nicht für diese Nockenwelle geeignet ist, da sie nur 13,8mm Ventilfederweg beschreiben kann, aber ein Ventilfederweg von 14,72mm benötigt wird! ACHTUNG! Bitte verlassen Sie sich nicht auf errechnete Maße, sondern prüfen Sie alle Werte noch einmal am zusammengebauten Motor! Prüfen Sie auf jeden Fall die Freigängigkeit zwischen Ventilfederteller und Ventilführung!
