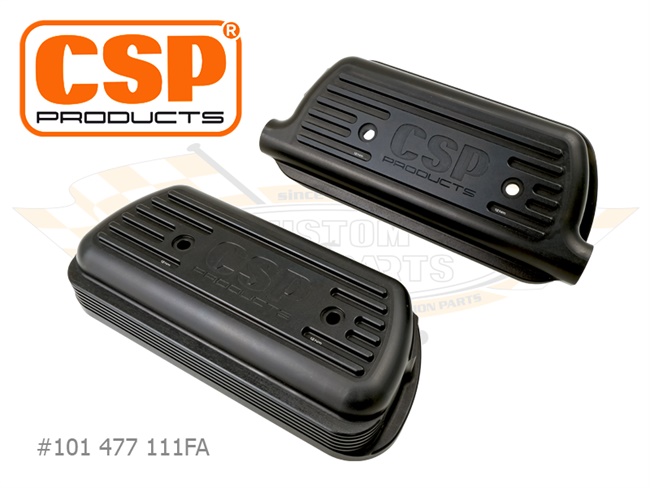

Ventildeckel CSP CNC mit Kühlrippen Logo gefräst, mit Ablauf Typ-1

Beim Typ-1-Motor wird das Öl zur Schmierung des Ventiltriebs durch die Stößelstangen gepumpt. Durch die Rotation der Kurbelwelle wird bei erhöhten Drehzahlen (zusätzliches) Schleuderöl in die Stößelschutzrohre auf der linken Motorseite gedrückt. Dies behindert den Ölablauf aus dem Zylinderkopf. Bei einer Drehzahl von 4.000 U/min befinden sich bereits ca. 800 ml Öl (~30% des Gesamtölvolumens) im Zylinderkopf. Dieser Effekt verstärkt sich mit steigernder Drehzahl. Im schlimmsten Fall drückt es in die Gehäuseentlüftung, falls vorhanden. Folgen sind eine schlechte Ölqualität durch unnötige Ölverschäumung und mangelhafter Ölstand im Ölsumpf.

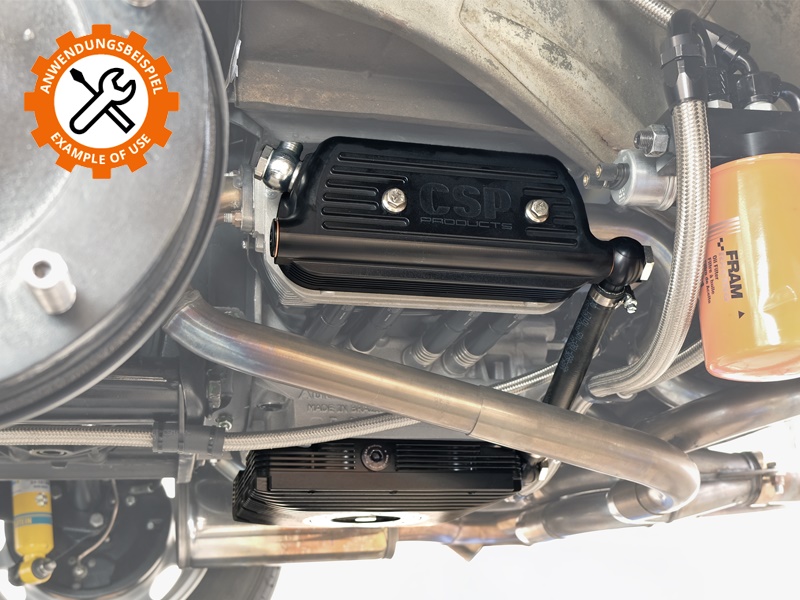

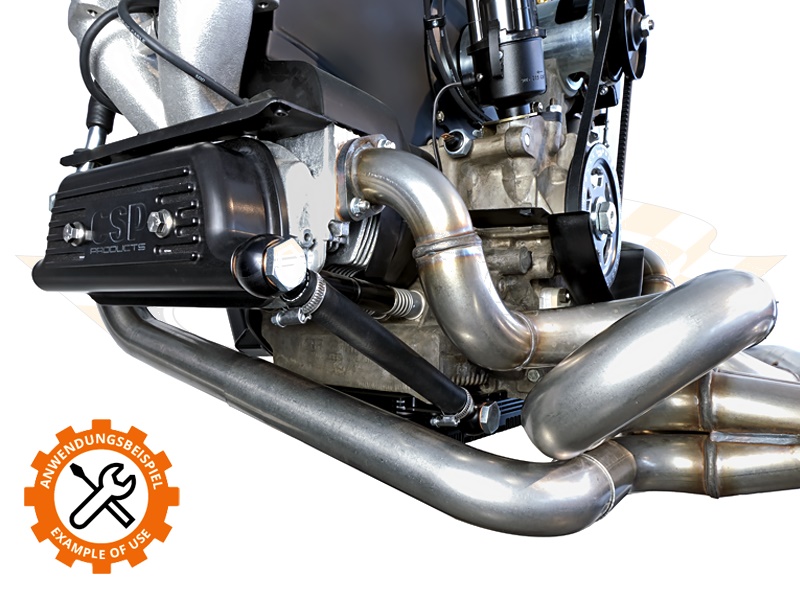

Um diesem Problem entgegenzuwirken, haben wir einen Ventildeckel mit Ablauf entwickelt. Mit diesen werden erhöhte Ölansammlungen im linken Zylinderkopf auch bei höchsten Drehzahlen effektiv verringert. Je nach verwendeter Abgasanlage kann der Anschluss in Fahrtrichtung vorne oder hinten verwendet werden. Unsere CSP-Ölsümpfe haben hierfür entsprechende Anschlussmöglichkeiten. Es ist auch möglich, den Rücklauf direkt in das Motorgehäuse oder in einen normalen Ölsumpf zu leiten. Dies ist jedoch weniger effektiv, da keine Entschäumung wie im CSP-Ölsumpf erfolgt.

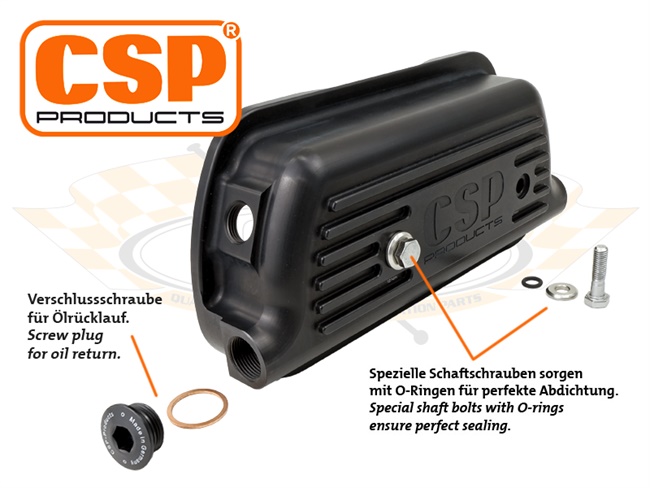

Diese Ventildeckel sind beidseitig mit M18x1.5-Gewinden für die Gehäuseentlüftung ausgerüstet. Der linke Ventildeckel verfügt zusätzlich über zwei M22x1,5-Gewinde, um den Ölrücklauf anzuschließen. Diese Anschlüsse können abhängig von den Platzverhältnissen wahlweise genutzt oder auch im Verbund angeschlossen werden. Ein nicht verwendeter Anschluss kann mit der mitgelieferten M22x1,5-Verschlussschraube verschlossen werden.

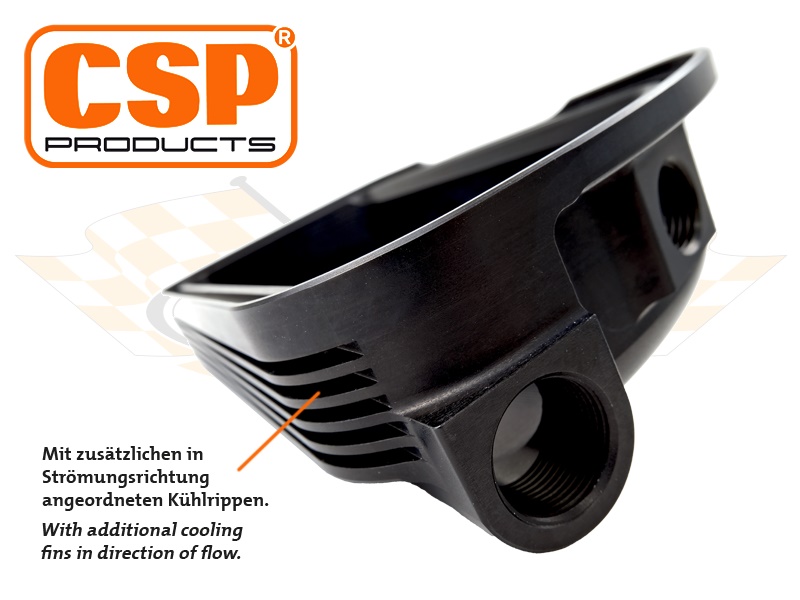

Ein weiteres Highlight der schwarz harteloxierten Ventildeckel sind die zusätzlichen, in Strömungsrichtung angeordneten Kühlrippen auf der Unterseite. Sie leiten zusätzlich Wärme ab und sorgen so für kühle Zylinderköpfe - ein wichtiger Faktor bei luftgekühlten Motoren.

Hier die Eigenschaften der CSP Products CNC Ventildeckel mit Ablauf auf einen Blick:

• geschraubte CSP Products CNC Ventildeckel für Typ-1 (nicht 24,5/30 PS)
• maximale Innenmaße, minimale Außenabmessungen
• extrem leicht
• aus dem vollen Aluminiumblock CNC-gefräst
• schwarz harteloxiert
• gefrästes Logo
• fünf zusätzliche Kühlrippen an der Unterseite, in Strömungsrichtung angeordnet
• organische Verstärkungsrippen auf der Innenseite für maximale Steifigkeit
• viel Platz für alle gängigen Kipphebel-Varianten

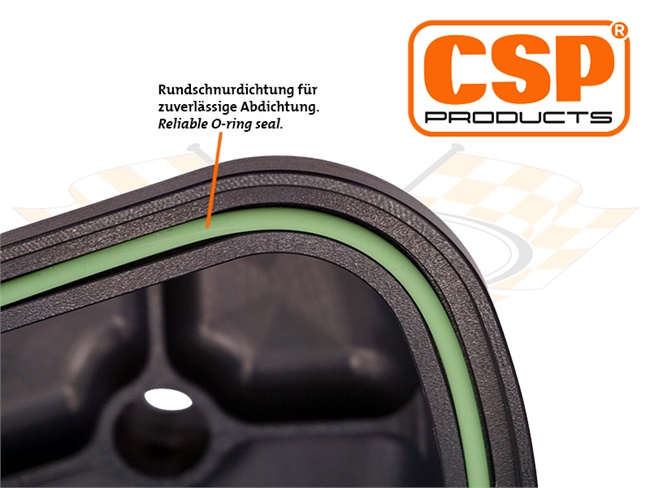

• zuverlässige Abdichtung durch Rundschnurdichtung, im Notfall auch mit Korkdichtung verwendbar
• integriertes Piktogramm für Rundschnur-Montage

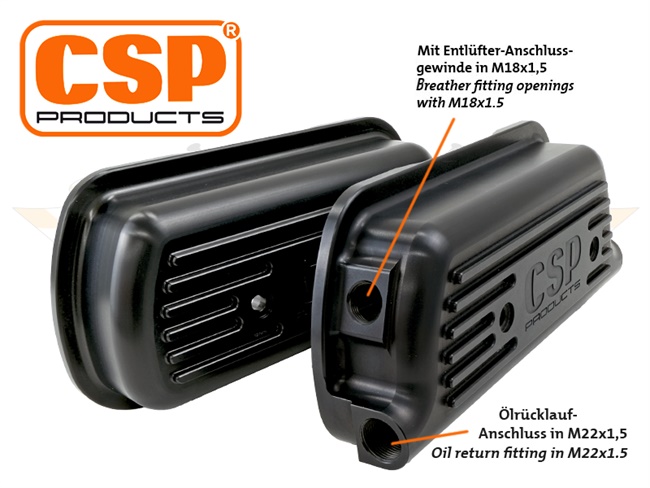

• Anschlussgewinde für Gehäuseentlüftung in M18x1,5 an beiden Ventildeckeln
• 2x Anschlussgewinde für Ölrücklauf am linken Ventildeckel in M22x1,5

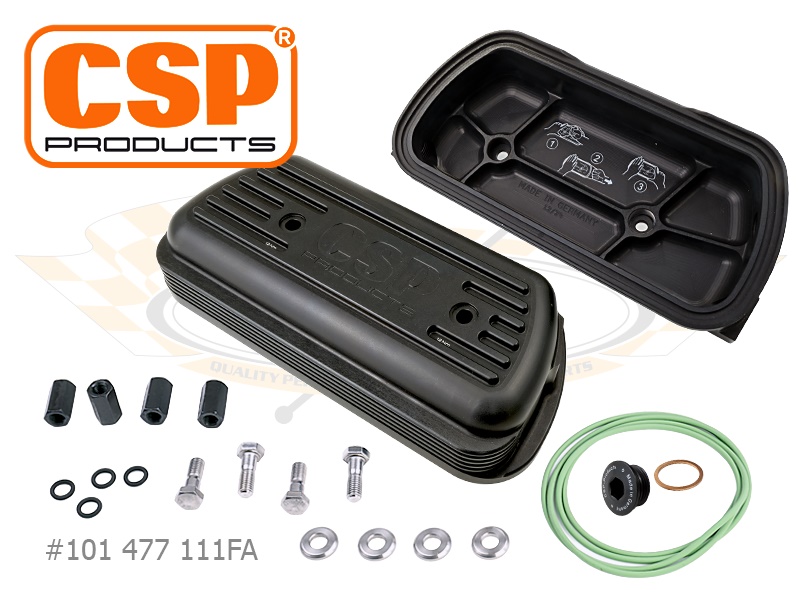

• inklusive Montagematerial mit exklusiv für uns gefertigten 10.9 Spezialmuttern zur Gewährleistung der Betriebssicherheit des Motors auch bei extremen Drehzahlen und großen Kipphebelübersetzungen

OEM: 101477111FA, 111 101 477FA, 111101477FA, 111-101-477FA
